3.1.27 Изменения в конструкции автомобиля с 1987 до 1989 гг.

3.1.4. Изменения в конструкции автомобиля с 1987 до 1989 гг.

ОБЩИЕ СВЕДЕНИЯ

Этот раздел касается только изменений, введенных в конструкции автомобилей Ford Sierra с четырехцилиндровыми бензиновыми двигателями с модели 1987 до модели 1989 года.

Технические характеристики, а также описание регулировок и ремонта, которые не подвержены изменениям, находятся в предыдущих разделах.

МОДЕЛИ 1987

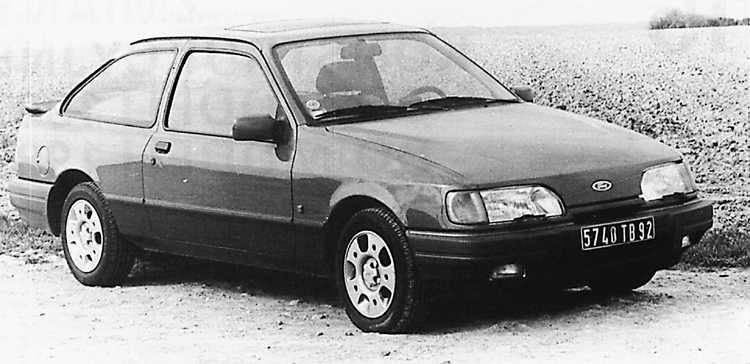

Ford Sierra Ghia модель 1987 купе с двухобъемным трехдверным кузовом

Изменения в конструкции автомобиля с 1987 до 1989 гг. Ford Sierra

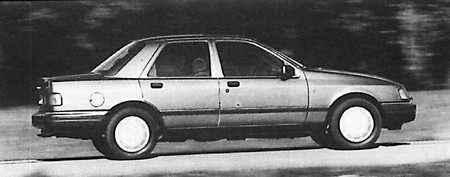

Ford Sierra Ghia модель 1987 седан с трехобъемным четырехдверным кузовом

Во второй половине 1986 года были введены два специальных варианта: Laser и Laser Touring, отличающиеся оснащением. В обоих вариантах применяются двигатели ОНС 1,6 или 1,8 дм³и четырехступенчатые коробки передач.

В январе 1987 года начато изготовление второго поколения автомобилей Ford Sierra. В кузове автомобилей Sierra мод. 87 введена новая стилизация переда. Капот опускается до уровня переднего бампера и охватывает комплексные фары с большими стеклами передних указателей поворотов. Увеличена также поверхность ветрового стекла, улучшая, таким образом, поле обзора водителя.

В дверях моделей второго поколения введено боковое усиление.
Расширена гамма модели, добавляя к двухобъемным кузовам (пятидверная берлина, пятидверная комби и трехдверный купе) вариант с трехобъемным четырехдверным (седан) кузовом с отдельным багажником.

Автомобили Sierra мод. 87 предлагаются с бензиновыми двигателями ОНС: 1,6 дм³ (55 кВт), 1,8 дм³ (66 кВт), 2,0 дм³ карбюраторным (77 кВт) и 2,0 дм³ с впрыском топлива (85 кВт).

МОДЕЛИ 1988

В январе 1988 года введена версия Sierra GT, с ограниченным числом экземпляров, с двигателем 2,0 дм³ мощностью 77 кВт при 5200 об/мин.

Характерными чертами этой версии были: открываемый люк, затемненные стекла, наружное зеркало заднего вида окрашено под цвет кузова, а также боковые усиления опускающиеся до низа дверей.

В мае 1988 года вместо двигателя ОНС 1,8 дм³ устанавливается двигатель CVH 1,8 дм³ мощностью 66 кВт при 5250 об/мин.

Характерными чертами этого двигателя, отличающими его от двигателей ОНС, являются: распределитель зажигания, установленный горизонтально на переднем конце распредвала, а также карбюракарбюратор, расположенный по правой стороне двигателя (смотря по направлению движения).

МОДЕЛИ 1989

В декабре 1988 года устанавливается новая пятиступенчатая механическая коробка передач типа МТ 75. Она имеет картер из легкого сплава вместо чугунного, а ее конструкция была существенно изменена по сравнению с ранее устанавливаемой коробкой передач.

В апреле 1989 года введен новый двигатель DOHC 2,0 дм³ с двумя распредвалами в головке блока цилиндров с названием "TWIN-CAM".

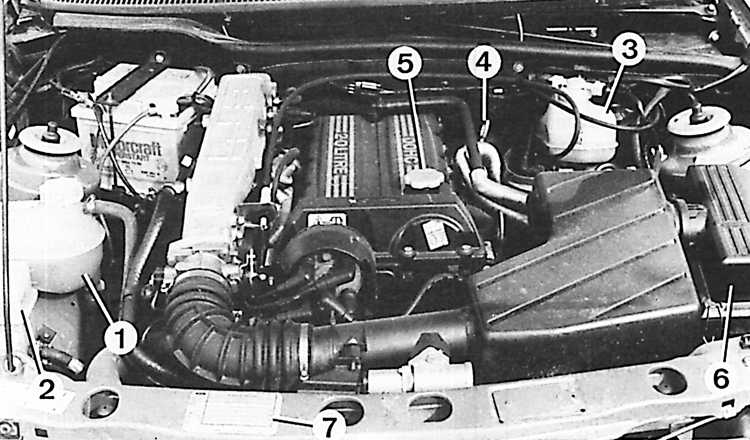

Отсек двигателя DОНС 2,0 дм³, оборудованного впрыском топлива

1 – расширительный бачок системы охлаждения,
2 – бачок системы усилителя рулевого управления,
3 – бачок тормозной жидкости,

4 – указатель уровня масла,
5 – пробка заливного отверстия масла,
6 – воздушный фильтр,
7 – идентификационная табличка автомобиля

В этом двигателе может быть использован как этилированный (в версии без катализатора выхлопных газов), так и неэтилированный бензин. С карбюратором он развивает мощность 66 кВт, а при использовании впрыска топлива Ford Motorcraft EFI – мощность 92 кВт.

Идентификация автомобилей Ford Sierra с двигателями, устанавливаемых с модели 1987 до модели 1989

Код средства	Тип двигателя	Рабочий объем (см³)	Мощность	Тип коробки передач
ВА; ВС; АА (3); РЕ (4)	LSE	1579	55	мех. 5-пер.
DB (1 и 2); DG (4)	RED	1796	66	мех. 4-пер.
ЕВ и ED, RG и RH (4)	RED	1796	66	мех. 5-пер.
FB и FD (1 и 2); SG и SH (4)	RED	1796	66	авт. 4-пер.
WD и TE (4)	R2A	1796	66	мех. 4-пер.
XD и UE или ZE (4)	R2A	1796	66	мех. 5-пер.
YD и VE (4)	R2A	1796	66	авт. 4-пер.
GD и GG (1 и 2)	NES	1994	77	мех. 5-пер.
1D и 1G (1 и 2); 1H и 1J (4)	NES	1994	77	мех. 5-пер.
2D и 2G (1 и 2); 2J (4)	NES	1994	77	авт. 4-пер.
JG и JE (1 и 3); JJ (4)	N4A	1993	85	мех. 5-пер.
KG (1); KJ (4)	N4A	1993	85	авт. 4-пер.
3G и 3J (4)	N8A	1998	80	мех. 5-пер.
4H и 4J (4)	N9A	1998	92	мех. 5-пер.
5H	N9A	1998	92	авт. 4-пер.

(1) Берлина 5-дверный – BAG; (2) Седан 4-дверный – BFG; (3) Купе 3-дверный – BBG; (4) Комби 5-дверный – BNG.
