Автомобиль Ford Sierra (Форд Сиерра)

8.6.2 Снятие и установка рулевой передачи

8.6.2. Снятие и установка рулевой передачи

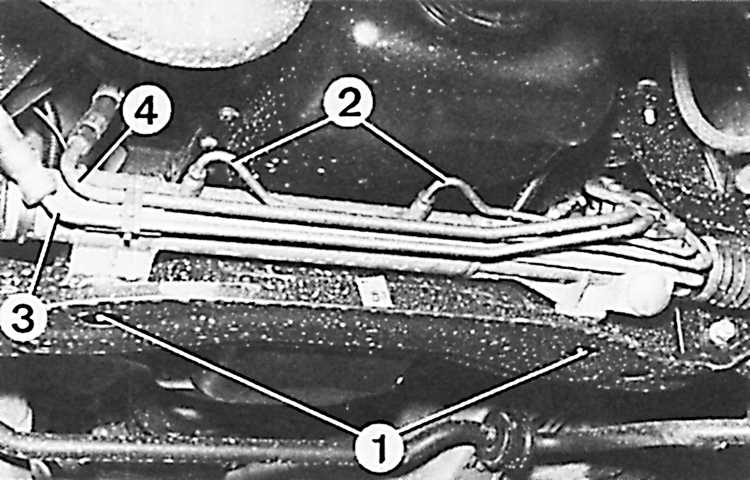

1 – болты крепления, 2 – трубопроводы высокого давления, питающие гидравлический усилитель, 3 – трубопровод высокого давления, подающий масло к управляющему клапану, 4 – трубопровод низкого давления (возврата масла)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опустить двигатель и соединить с картером сцепления. 2. Отвинтить болт зажимной обоймы фланца эластичного шарнира и отсоединить вал рулевого колеса от приводной шестерни рулевой передачи. 3. Поднять автомобиль и снять передние колеса. 4. Извлечь шплинты и отвинтить корончатые гайки шаровых шарниров рулевых тяг. 5. Отсоединить рулевые тяги от поворотных кулаков колес при помощи съемника 13.006. 6. Отвинтить трубопроводы высокого давления от корпуса передачи и слить масло из гидравлической системы. 7. Отвинтить трубопровод низкого давления от корпуса передачи. 8. Отвинтить два болта (1) (см. рис. Снятие рулевой передачи с гидроусилителем Cam Gear) крепления корпуса рулевой передачи к поперечине кузова и извлечь рулевую передачу.

Установка
